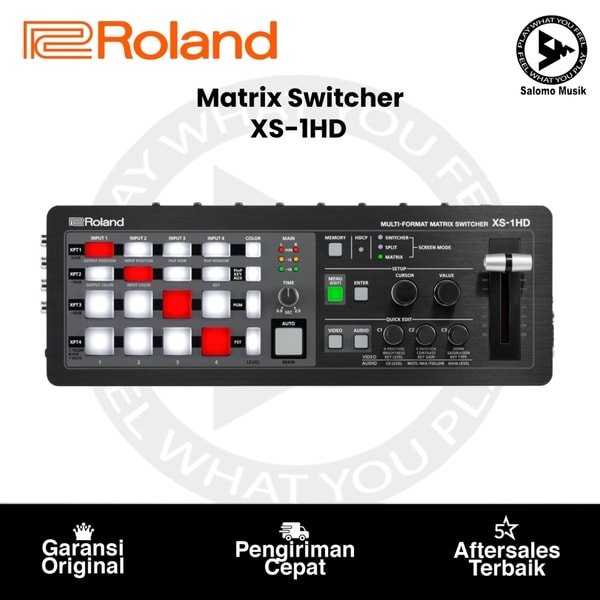

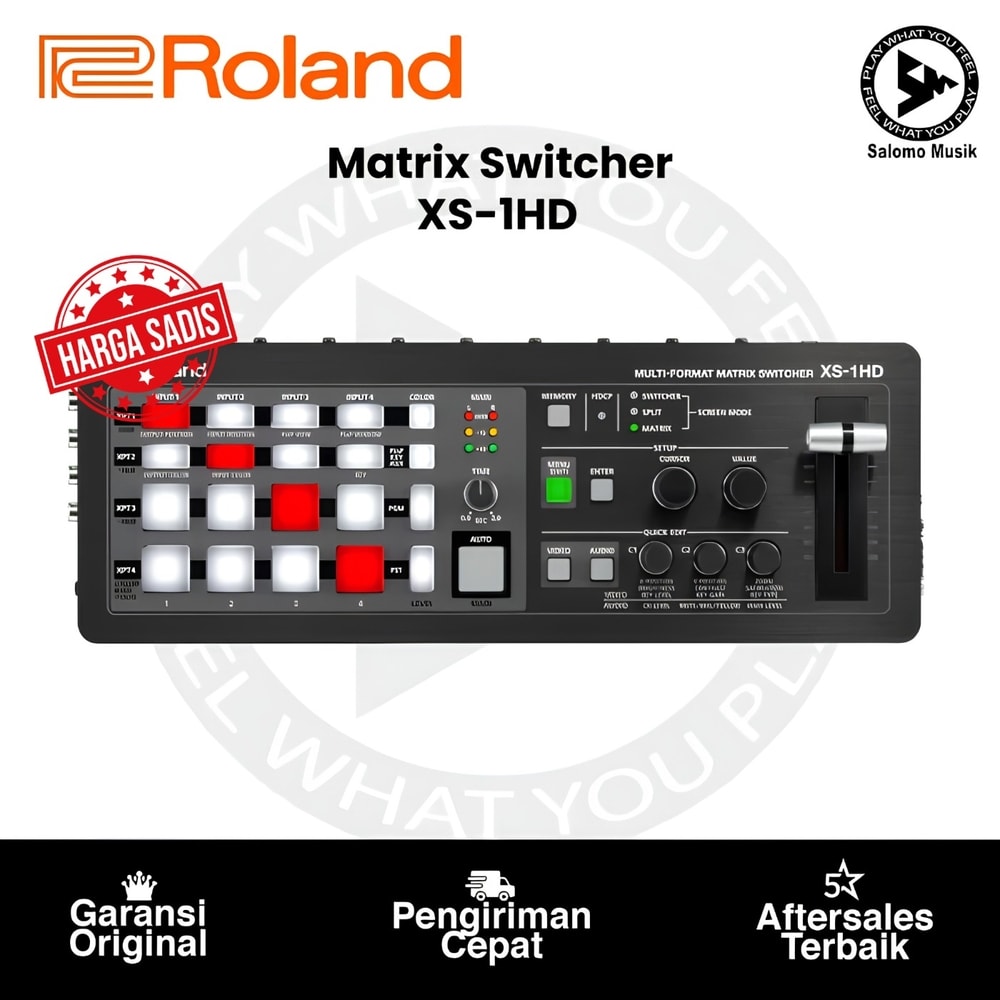

Roland XS-1HD adalah matrix switcher multi-format yang compact dan serbaguna, menggabungkan kekuatan seri XS AV Matrix dengan ukuran dan fitur seri V-1 dalam satu unit tabletop yang lebarnya hanya setara laptop 13 inci. Didesain untuk memenuhi kebutuhan live event production, instalasi fixed, conference, exhibit, dan banquet hall, XS-1HD menghadirkan tiga mode operasi yang berbeda dalam satu unit. Mode Matrix memungkinkan switching empat sumber ke empat output secara bebas, Mode Switcher menghadirkan cross-dissolve, Picture-in-Picture, dan key-compositing layaknya switcher broadcast profesional, sementara Mode Split memungkinkan tampilan hingga tiga inset window sekaligus dalam satu layar. Semua fungsi ini dibangun di atas pemrosesan video 10-bit 4:4:4 berkualitas tinggi hingga resolusi WUXGA/1080p, dilengkapi frame synchronizer dan scaler terintegrasi pada setiap input, EDID emulator, 16 preset memories, built-in 8-channel digital audio mixer, serial control RS-232, dan kompatibilitas HDCP penuh. Roland XS-1HD adalah solusi paling efisien untuk menggabungkan video switcher, scaler, audio mixer, dan sistem kontrol dalam satu unit yang dapat dioperasikan dari meja kecil, podium, maupun media cart.
Brand : Roland Pro A/V
Model : XS-1HD
Jenis : Multi-Format Matrix Switcher (4x4 HDMI)
Video Processing : 10-bit 4:4:4 (Y/Pb/Pr, RGB) dan 4:2:2 (Y/Pb/Pr)
Input Video : 4 x HDMI Type A (HDCP Supported)
Output Video : 4 x HDMI Type A (HDCP Supported)
Frame Synchronizer : Tersedia pada semua input
Scaler : Built-in Scaler pada semua input
EDID Emulator : Tersedia (mencegah masalah koneksi saat komputer diganti)
Format yang Didukung :
480/59.94i, 576/50i (input only)
480/59.94p, 576/50p (input only)
720/59.94p, 720/50p
1080/59.94i, 1080/50i
1080/59.94p, 1080/50p
800x600/60, 1024x768/60, 1280x720/60, 1280x800/60
1366x768/60, 1280x1024/60, 1400x1050/60, 1600x1200/60
1920x1080/60 (Full HD), 1920x1200/60 RB (WUXGA)
Mode Operasi : 3 Mode
Matrix Mode — 4 input bebas di-assign ke 4 output manapun secara independen
Switcher Mode — Cross-dissolve, Picture-in-Picture, Key-Compositing, Multiview Preview (dari HDMI OUT 4), dan AUX Bus
Split Mode — Komposisi hingga 3 inset window pada background video dengan position, size, dan layering yang dapat diatur secara individual
Transisi : Mix (Cross-Dissolve), Cut
Komposisi (Keyer) : 2 Keyer (dalam Switcher Mode)
Still Image :
Internal Memory: 1 Still Image
Resolusi Maksimum: 1920 x 1200 pixels
Format: Windows Bitmap File (.bmp), 24-bit per pixel, uncompressed
Loaded via USB
Preset Memory : 16 Preset Memories
Test Pattern Generator : Tersedia
HDCP : Supported
Panel Control : Cross-point buttons dengan LED indicator, Quick Edit function
Audio Input :
4 x HDMI Type A (embedded audio)
1 x RCA Stereo Pair (analog)
Audio Output :
4 x HDMI Type A (embedded)
1 x RCA Stereo Pair (analog)
1 x 1/8" / 3.5mm TRS Stereo (headphone/monitor)
Audio Mixer : 8-Channel Digital Audio Mixer
Audio Processing : 24-bit / 48kHz
Input Level : -10 dBu (Maksimum: +8 dBu)
Input Impedance : 15k Ohms
Audio Follow : Tersedia (audio switching sinkron dengan video transition)
Remote Control : RS-232 Serial Control Port (untuk integrasi third-party control system)
USB : Tersedia (untuk load still image)
Dimensi (W x D x H) : 326 x 116 x 36 mm / 12.84" x 4.57" x 1.42"
Aksesori Disertakan : Power Adapter, Power Cord
Tiga mode operasi dalam satu unit (Matrix, Switcher, Split) memberikan fleksibilitas yang jauh melampaui switcher konvensional, memungkinkan satu unit memenuhi berbagai skenario produksi yang berbeda tanpa perlu perangkat tambahan
Pemrosesan 10-bit 4:4:4 pada semua 4 input dan output mempertahankan kualitas video yang sempurna dari sumber hingga display, sangat penting untuk konten data source dan presentasi yang membutuhkan akurasi warna tinggi
Frame synchronizer dan scaler terintegrasi pada setiap input memungkinkan mixing berbagai format secara seamless tanpa external scaler, mempersingkat waktu setup secara drastis terutama saat peralatan sumber sering berganti
EDID emulator built-in mencegah masalah koneksi saat komputer berbeda dihubungkan ke XS-1HD selama acara berlangsung, sangat krusial untuk banquet, hall, dan konferensi dengan multiple presenter
Mode Split dengan hingga 3 inset window dengan position, size, dan layering yang dapat diatur secara individual, ideal untuk konten e-learning, multi-presenter conference, dan tampilan informasi simultan
8-channel digital audio mixer 24-bit/48kHz terintegrasi menangani audio dari semua 4 sumber HDMI dan stereo analog input dalam satu unit, menghilangkan kebutuhan audio mixer terpisah untuk setup sederhana
16 preset memories memungkinkan penyimpanan konfigurasi untuk berbagai scene atau skenario yang dapat di-recall secara instan, sangat efisien untuk acara dengan format berulang
RS-232 serial control port memudahkan integrasi dengan sistem kontrol pihak ketiga seperti Crestron atau AMX untuk instalasi permanen yang membutuhkan otomatisasi
Audio Follow function memastikan audio switching berjalan sinkron dengan video transition, mencegah mismatch audio-video yang mengganggu kenyamanan penonton
Cross-point button panel dengan LED indicator memberikan kontrol intuitif langsung dari panel unit tanpa harus masuk ke menu, dengan Quick Edit function untuk penyesuaian video dan audio yang cepat
Dimensi compact 326 x 116 x 36 mm setara lebar laptop 13 inci, dapat dioperasikan dari meja kecil, podium, atau media cart dalam lingkungan paling terbatas sekalipun
Kompatibilitas HDCP penuh memungkinkan playback konten HDCP-protected dari Blu-ray, smartphone, dan streaming device secara legal dan aman
